SZL型系列组（快）装水管蒸汽热水锅炉是双锅筒水管链条炉排锅炉。锅炉本体有沿锅炉中心纵向布置的上、下两只锅筒，上锅筒前部与两侧水冷壁管组成炉膛辐射受热面，上锅筒后部与下锅筒之间的管束组成对流受热面。省煤器布置在锅炉后部，燃烧生成的高温烟气在炉膛被吸去一部分热量后，经燃烬室进入对流受热面传热再经省煤器、除尘器由引风机将烟气送至烟囱排入大气。 结构紧凑、占地面积小，锅炉房单层布置，基建投资省；   组装程度高，安装周期短，安装费用少；  受热面布置充分、合理，锅炉升温、升压快，出力足，热效率高；  炉排分风仓进仓，各风仓风量独立可调，炉排无级调速，适应煤种广，燃烧充分；  电控柜配备齐全的自动控制和监测仪表，自动化程度高，安全可靠，操作简便。



产品特点：
1.锅炉型式为卧式快装水火管锅炉、工质自然循环。
该锅炉换热系统由锅筒、左、右集箱、水冷壁和对流管束组成，主要受热面有炉膛水冷壁，部分锅筒和锅筒内的对流烟管管束。

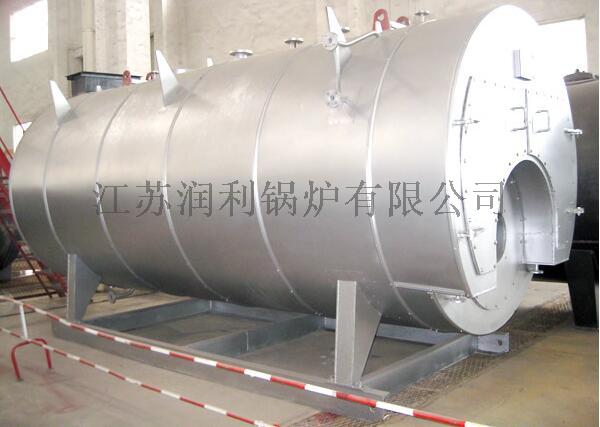

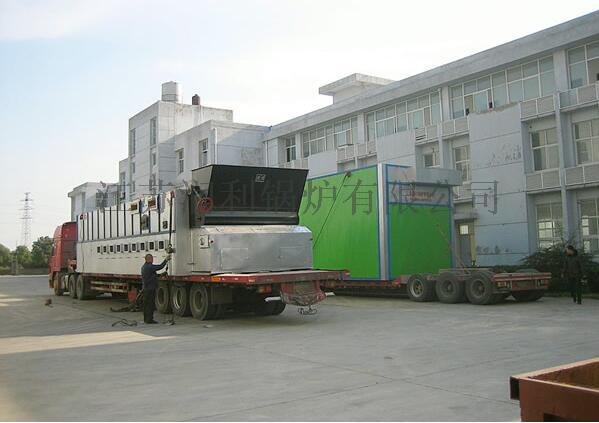

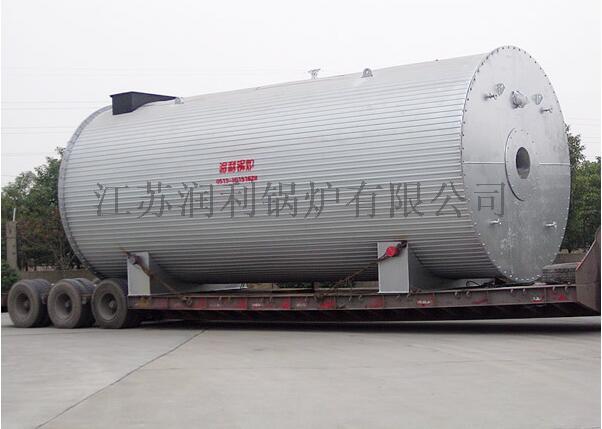

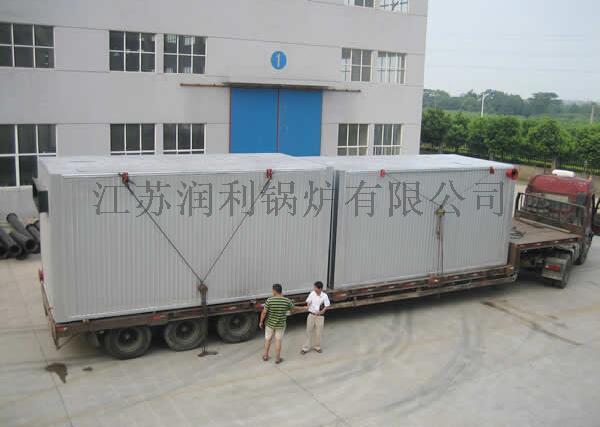

本产品出厂时由五大部分组成：锅炉主体、烟风道、除尘器、管路系统。其中前三部分已在厂内制造完毕，运输至安装现场进行组装即可，可大大缩短安装周期，并可保证产品安装质量。

2.设计性能先进：
该锅炉主要受热面管采用20#低中压锅炉用无缝钢管制成，锅筒采用锅炉专用钢板制成。锅筒内径φ1400mm，壁厚10mm，左、右集箱采用φ159×6无缝钢管制成。

3.为了更好的达到炉内除尘目的，中间墙采用空格结构。锅炉前墙、中间墙以及后墙采用通用耐火砖砌筑而成。
4.炉排配风合理，燃烧室较大，燃料种适用性强。适应各类生物颗粒或秸秆、混合生物质。燃烧充分。由于高温烟气首先进入沉降室，再由两侧进入两翼烟道、前烟箱，因而消烟除尘效果好。



燃煤蒸汽锅炉
产品范围                     额定蒸发量：4~20t/h           额定工作压力：1.25~2.5MPa
锅炉型号		SZL4-1.25-AⅡ	SZL6-1.25-AⅡ	SZL8-1.25-AⅡ	SZL10-1.25-AⅡ	SZL15-1.25-AⅡ	SZL20-1.25-AⅡ
		SZL4-1.6-AⅡ	SZL6-1.6-AⅡ	SZL8-1.6-AⅡ	SZL10-1.6-AⅡ	SZL15-1.6-AⅡ	SZL20-1.6-AⅡ
		SZL4-2.5-AⅡ	SZL6-2.5-AⅡ	SZL8-2.5-AⅡ	SZL10-2.5-AⅡ	SZL15-2.5-AⅡ	SZL20-2.5-AⅡ
额定蒸发量（t/h）		4	6	8	10	15	20
额定工作压力（MPa）		1.25/1.6/2.5	1.25/1.6/2.5	1.25/1.6/2.5	1.25/1.6/2.5	1.25/1.6/2.5	1.25/1.6/2.5
额定蒸汽温度（℃）		194/204/226	194/204/226	194/204/226	194/204/226	194/204/226	194/204/226
额定给水温度（℃）		20	60	60	60	60	104
受热面积	锅炉本（m2）	91.6	156	197.4	235.6	412	508
	省煤器（m2）	54.5	87.2	157	174.4	413/413/236	357
	空气预热（m2）						199
炉排有效面积（m2）		4.8	7.8	10.1	11.8	17.3	21
本体水容积（m3）		5.5	7.3	9.6	12.4	15.3	21.6
锅炉设计效率（%）		＞80	＞80	＞80	＞80	＞80	＞80
主管道口径（DN）		100	125	150	150	200	200
适用燃料		Ⅱ类烟煤
燃料耗量（kg/h）		620	950	1250	1540	2180	3083
**运输件尺寸（m）		5.2×2.6×3.5	7.3×3.1×3.5	8×3.4×3.5	8.9×3.4×3.5	11×3.4×3.54	10.8×3.41×3.54
**运输件重量（t）		30	25	29	31	42	50
安装后外形尺寸（m）		7×3.9×4.6	7.5×5.5×6.2	9.5×5.7×6.2	9.8×5.7×6.2	10.9×5.7×6.7	12×5.8×6.8
引风机		GY4-18 22KW	GY6-1 30KW	GY10-1 45KW	GY10-15 55KW	Y5-47 12D 75KW	GY5-47 12.4D 90KW
鼓风机		GG4-1 7.5KW	T4-72 5A 11KW	GG10-1 15KW	GG10-1 15KW	G4-73 9D 30KW	G4-73 9D 30KW
调速箱		GL-5P/Ⅱ 0.55KW	GL-10P 0.75KW	GL-16P 1.1KW	GL-16P 1.1KW	GL-20P/Ⅱ 1.5KW	GL-20P/Ⅱ 1.5KW

产品范围             额定供热量：2.8~14MW     额定工作压力：0.7~1.25MPa
燃煤热水锅炉
锅炉型号		SZL2.8-0.7/95/70-AП	SZL4.2-1.0/95/70-AП	SZL5.6-1.0/95/70-AП	SZL7-1.0/95/70-AП	SZL10.5-1.0/115/70-AП	SZL14-1.0/115/70-AП
		SZL2.8-1.0/115/70-AП	SZL4.2-1.0/115/70-AП	SZL5.6-1.0/115/70-AП	SZL7-1.0/115/70-AП	SZL10.5-1.25/130/70-AП	SZL14-1.25/130/70-AП
额定供热量（MW）		2.8	4.2	5.6	7	10.5	14
额定工作压（MPa）		0.7/1.0	1	1	1	1.0/1.25	1.0/1.25
额定出水温度（℃）		95/115	95/115	95/115	95/115	115/130	115/130
额定回水温度（℃）		70	70	70	70	70	70
循环水量（m3/h）		96/53	144/80	192/107	241/134	201/151	267/201
受热面积	锅炉本（m2）	98.6	156	197.4	235.6	335	404
	省煤器（m2）	35.2	87.2	104.6	139.5	130.8	295
炉排有效面积（m2）		4.8	7.8	10.1	11.8	17.3	21
本体水容积（m3）		5.5	7.3	9.6	12.4	15.3	21.6
锅炉设计效率（%）		＞81	＞81	＞81	＞81	＞81	＞81
主管道口径（DN）		125	150	150	200/150	200	250
装机容量（不含循环泵）KW		35	55	70	85	120	150
适用燃料		П类烟煤
燃料耗量（kg/h）		620	950	1250	1540	2180	3083
**运输件尺（m）		5.2×2.6×3.5	7.3×3.1×3.5	8×3.4×3.5	8.9×3.4×3.5	11×3.4×3.5	10.8×3.4×3.5
**运输件重量（t）		30	25	29	31	42	50
安装后外形尺（m）		7×3.9×4.6	7.5×5.5×6.2	9.5×5.7×6.2	9.8×5.7×6.2	10.9×5.7×6.7	12×5.8×6.8
引风机		GY4-18 22KW	GY6-1  30KW	GY10-1  45KW	GY10-15  55KW	Y5-47 12D 75KW	Y5-47 12.4D 90KW
鼓风机		GG4-1 7.5KW	T4-72 5A 11KW	GG10-1  15KW	GG10-1 15KW	G4-73  9D  30KW	G4-73 9D 37KW
调速箱		GL5P/П 0.55KW	GL-10P  0.75KW	GL-16P  1.1KW	GL-16P  1.1KW	GL-20P/П  1.5KW	GL-20P/П  1.5KW
