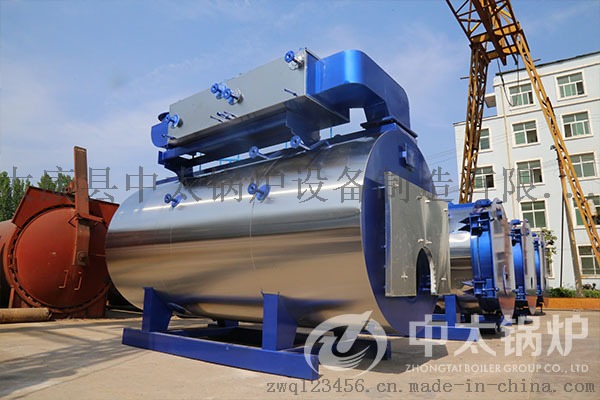

WNS卧式锅炉采用全湿背式三回程结构，烟气流程长，降低排烟温度，全波纹炉胆设置，使火焰产生强烈扰动，强力提高传热系数，并有效防止了因金属热胀冷缩而导致设备寿命的降低；大口径烟管和大孔桥间隙，使锅炉在相等的时间内水垢覆层薄且便于清理。燃烧系统采用原装进口燃烧器，全自动程序化控制，风机自动吹扫，电子自动点火，油气自动燃烧，风油（气）自动比例调节，雾化效果好，燃烧充分，节能环保，拥有熄火保护装置确保燃烧安全。

产品结构简介：

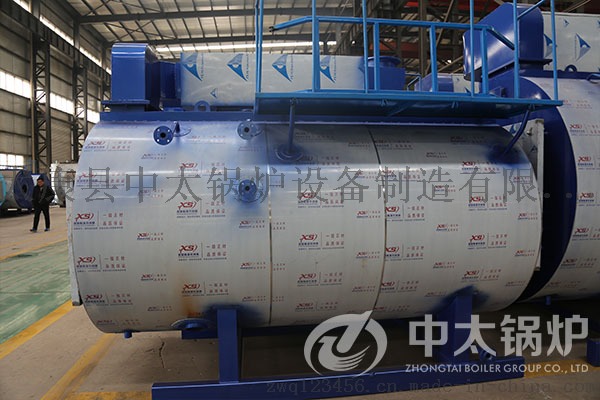

该锅炉由受压本体、底座、包装及保温、转弯烟道、平台扶梯、仪表阀门及附件、前烟箱、两级冷凝器器及电控系统等部分组成。

锅炉本体在总体结构上采用下置炉胆，烟管左右对称布置的形式，锅筒由φ1704×12的筒体和φ1700×16的前后管板组焊而成；**回程为波形炉胆，它由两节φ700×10的波形炉胆和两件φ700×10的炉胆管板组焊而成；采用波形炉胆结构既增加了传热面积，也满足了炉胆受热后的**膨胀；回燃室由φ1100×14内前、内后管板和φ1100×14的筒体组焊而成；采用湿背形式，避免了高温烟气对后烟箱的直接冲刷，提高了锅炉运行的可靠性。第二回程由85根φ45×3的螺纹烟管组成；螺纹烟管可以大大强化传热，从而可减少受热面积，使锅炉结构紧凑，节省钢材。炉顶布置两级冷凝器，冷凝器采用耐腐蚀的ND钢螺旋翅片管组成，从而大大的增加了受热面降低了锅炉的排烟温度。
